10 كيلوواط مقابل. 12كيلوواط إيقاف التشغيل-محولات الشبكة: ما الذي يناسب منشأتك الصناعية؟
قارن بين 10 كيلووات و12 كيلووات-من محولات الشبكة للاستخدام الصناعي. قم بتحليل سعة الذروة القصوى، وأحمال المحرك، وبنية إدخال التيار المستمر، وتأثير LCOE.
تواجه منشآت التصنيع الصناعية التي تعمل خارج الشبكة-مخاطر تشغيلية شديدة نتيجة لصغر حجم إلكترونيات الطاقة. يؤدي بدء تشغيل المحركات الحثية المفاجئة إلى انخفاض-الجهد الكهربي في الخطوط، والضغوط الحرارية، وإيقاف تشغيل العاكس بشكل غير متوقع، مما يؤدي إلى إيقاف خطوط الإنتاج المهمة. نادرًا ما يكون الاختيار بين عاكس الشبكة بقدرة 10 كيلو وات و12 كيلو وات- مسألة تتعلق بقدرة التشغيل الأساسية؛ إنها مسألة التعامل مع الحمل الديناميكي، والإرتفاع الحراري، وطول عمر المكونات تحت الضغط المستمر. تعمل الزيادة في الحجم بنسبة 20% فقط على تحسين موثوقية النظام عن طريق منع الرحلات المزعجة من آلات التدفق العالية-مع الحفاظ على استقرار جودة جهد الشبكة-الصارم.
الآليات الأساسية
تتطلب الأحمال الحثية، مثل ضواغط الهواء، وأعمدة دوران CNC، والمضخات الهيدروليكية، تيارات بدء تشغيل عالية-غالبًا ما تتراوح بين 300% إلى 500% من تيار التشغيل المقدر لمدة تتراوح من 2 إلى 5 ثوانٍ. تتطلب إدارة هذه الارتفاعات طبولوجيا عاكسة متخصصة وتبديدًا حراريًا ذكيًا.

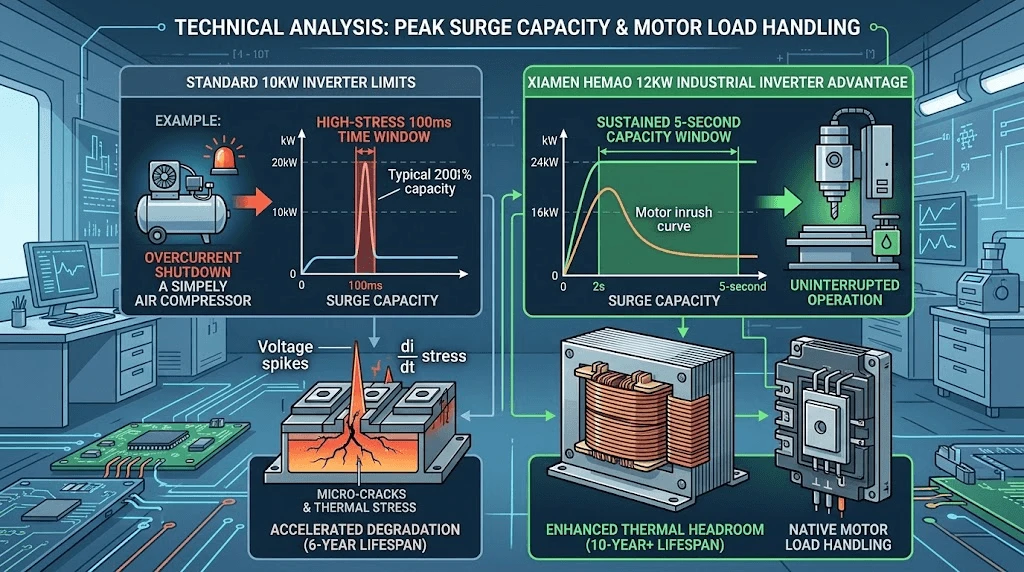

ذروة زيادة القدرة والتعامل مع حمل المحرك
يقدم العاكس القياسي خارج الشبكة بقدرة 10 كيلووات- معدل ذروة للتدفق يبلغ 200% (20 كيلووات) لأقل من 100 مللي ثانية. في ظل التبديل الحثي الثقيل، تعرض هذه النافذة الزمنية الضيقة وحدات IGBT (الترانزستور ثنائي القطب المعزول للبوابة) لارتفاعات الجهد العابرة (إجهاد di÷dt)، مما يؤدي إلى تشغيل حماية التيار الزائد على مستوى الأجهزة-.
في المقابل، يشتمل محول الشبكة عالي الأداء-الذي يعمل بإيقاف التشغيل بقدرة 12 كيلو وات- على هياكل-بدون محولات للخدمة الشاقة أو محولات نحاسية منخفضة التردد-قادرة على الحفاظ على زيادة بنسبة 200% (24 كيلووات) لمدة تصل إلى 5 ثوانٍ. توفر هذه المدة الممتدة الوقت اللازم لحقول الجزء الثابت للمحرك لكي تتمغنط وتستقر دون زعزعة استقرار جهد ناقل التيار المتردد.
مدخلات التيار المستمر وبنية الشحن
تعتمد إدارة الطاقة الصناعية بشكل كبير على قنوات MPPT (أقصى تتبع لنقطة الطاقة) المزدوجة القادرة على التعامل مع الفولتية العالية للصفيف الكهروضوئي (حتى 500 فولت تيار مستمر). تعمل سلاسل الجهد العالي على تقليل فقد النحاس عبر امتدادات الكابلات الطويلة من أسطح المصانع:
تدعم بنية العاكس بقدرة 12 كيلو وات الحد الأقصى لتيارات إدخال التيار المستمر (26 أمبير لكل قناة MPPT مقابل . 18A على الوحدات القياسية بقدرة 10 كيلو وات). يتيح ذلك لمشغلي المنشأة نشر -وحدات كهروضوئية ثنائية الجانب عالية القدرة في تكوينات متوازية، مما يؤدي إلى تعظيم نسب التيار المستمر -إلى-التيار المتردد (حتى 1.5x زيادة في حجم التيار المستمر) لضمان الشحن الكامل للبطارية حتى أثناء فترات الإشعاع المنخفضة-.
معايير الصناعة وتأثير عائد الاستثمار
يتطلب تقييم بنيات العاكس بقدرة 10 كيلووات و12 كيلووات مقارنة مواصفات الأجهزة بتأثيرات تكلفة الطاقة (LCOE) طويلة المدى-.
|
المعلمة |
العاكس الصناعي 10 كيلو واط |
12 كيلو واط عالي-عاكس صناعي |
التأثير الصناعي |
|
طاقة الإخراج المستمر |
10.0 كيلو واط |
12.0 كيلو واط |
قدرة أساسية أعلى بنسبة 20% |
|
ذروة قوة التيار (5ث) |
15.0 كيلو واط - 20.0 كيلو واط |
24.0 كيلو واط |
يمنع التعثر أثناء بدء تشغيل المحرك الثقيل |
|
الأعلى. مدخلات المصفوفة الكهروضوئية |
12.0 كيلو واط |
18.0 كيلو واط |
يتيح تكبير الحجم بمقدار 1.5x DC |
|
الأعلى. MPPT جهد الإدخال |
450 فولت تيار مستمر |
500 فولت تيار مستمر |
يقلل من تكاليف كابلات السلسلة |
|
الأعلى. تيار الشحن |
100A |
150A |
تجديد أسرع لبنك البطارية بنسبة 50% |
|
حد التراص الموازي |
ما يصل إلى 6 وحدات (60 كيلو واط) |
ما يصل إلى 9 وحدات (108 كيلو واط) |
عتبة توسع أعلى للمصانع |
|
درجة حرارة التشغيل |
-10 درجة مئوية إلى 50 درجة مئوية |
-20 درجة مئوية إلى 60 درجة مئوية |
تعزيز الأداء الحراري |
LCOE وتحليل الاسترداد
يؤدي اختيار عاكس بقدرة 12 كيلو وات بدلاً من وحدة بقدرة 10 كيلو وات إلى زيادة النفقات الرأسمالية الإلكترونية للطاقة الأولية بنسبة 12% إلى 15% تقريبًا. ومع ذلك، فإن تشغيل وحدة بقدرة 10 كيلووات مع استخدام مستمر بنسبة 90% يؤدي إلى تسريع التدهور الحراري للمكثفات الإلكتروليتية الداخلية وجسور الطاقة MOSFET، مما يقلل من عمر المعدات من 10 سنوات إلى أقل من 6 سنوات.
وعلى النقيض من ذلك، فإن تشغيل وحدة بقدرة 12 كيلووات بقدرة 75% يقلل من الضغط الحراري، ويطيل عمر الخدمة مع استيعاب أحمال الذروة الديناميكية. يؤدي تقليل وقت توقف المنشأة، إلى جانب زيادة إنتاجية الطاقة الكهروضوئية اليومية (من خلال سقف مدخلات الطاقة الكهروضوئية البالغ 18 كيلووات في الساعة)، إلى انخفاض إجمالي تكلفة الطاقة (LCOE ($/kWh) وتقصير فترة استرداد النظام بالكامل بمقدار 14 شهرًا على مدار نافذة تشغيلية مدتها 10 سنوات.

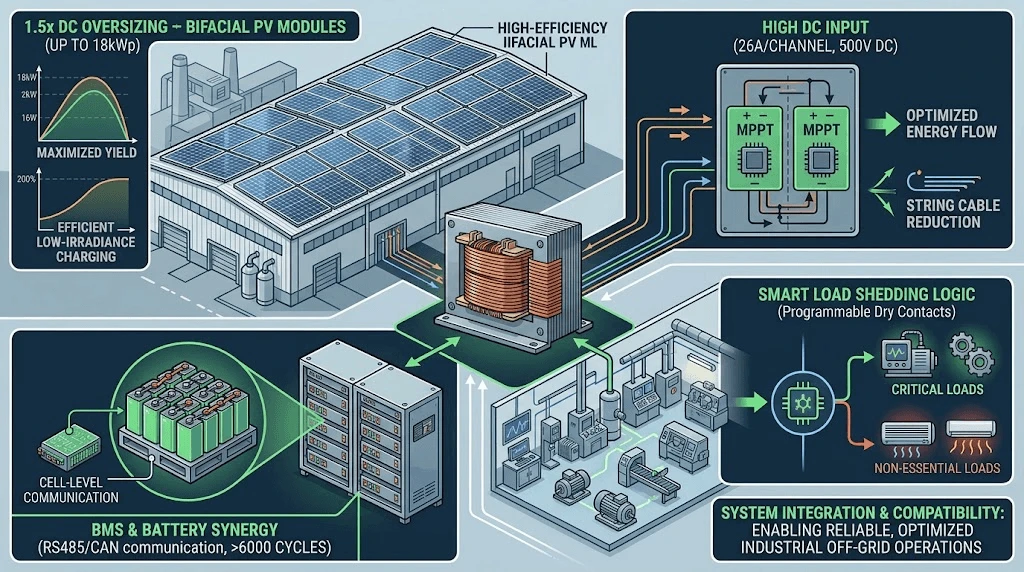

تكامل النظام والتوافق
يتطلب نشر نظام بقدرة 12 كيلو وات- خارج الشبكة عبر منشأة التصنيع توافقًا كاملاً بين توليد الطاقة والتركيب الهيكلي وتخزين الطاقة ومنطق التشغيل الآلي.
التكديس المتوازي وتوسيع الشبكة الصغيرة
تنمو متطلبات الطاقة الصناعية بمرور الوقت. تعمل محولات الشبكة المتقدمة بقدرة 12 كيلو وات- على دمج بروتوكولات الاتصال المتوازية CAN/RS485، مما يتيح إمكانية تكديس ما يصل إلى 9 وحدات بشكل متزامن على ناقل تيار متردد مشترك. يوفر هذا التكوين ما يصل إلى 108 كيلو وات من الإخراج المستمر في تكوينات -مرحلة واحدة أو ثلاث -طور (400 فولت تيار متردد) بدون وحدات تحكم خارجية.
منطق فصل الأحمال الذكية
لحماية العمليات الحيوية أثناء الفترات الغائمة الممتدة، تتميز محولات 12 كيلو وات بمخرجات مرحل الاتصال الجاف القابلة للبرمجة والمرتبطة بحالة البطارية -معلمات- الشحن (SoC).
· حافلة التحميل الأساسية:يعمل على تشغيل أنظمة التحكم في الآلات الحيوية والأمن والأتمتة الصناعية بشكل مستمر.
·حافلة التحميل الثانوية (سفك الأحمال):يقوم تلقائيًا بفصل الأحمال غير-الأساسية (على سبيل المثال، وحدات التدفئة والتهوية وتكييف الهواء (HVAC)، والإضاءة المساعدة) عندما ينخفض مستوى SoC لبنك البطارية إلى أقل من 30%.
BMS وتآزر البطارية
Integrated RS485/CAN bus interfaces establish native communication with industrial lithium iron phosphate (LiFePO4) rack batteries. Real-time telemetry synchronization adjusts charge voltage limits based on cell temperature, preventing thermal runaway and maximizing battery cycle life (>6000 دورة بمعدل 80% من DoD).
مراقبة الجودة والامتثال العالمي
تخضع كل وحدة يتم إنتاجها للتوزيع التجاري لبروتوكولات اختبار صارمة في المصنع لضمان التشغيل المستقر في بيئات التشغيل القاسية:
المرحلة الثلاثية- EL (التألق الكهربائي) واختبار الدوائر:الفحص البصري الآلي لمركبات ثنائي الفينيل متعدد الكلور الداخلية قبل مكونات اللحام والطاقة تحت ضغط الحمل الأقصى.
النسخ-في الاختبار الحراري:اختبار التحمل الحراري الكامل بنسبة 100% للحمل- داخل غرف ذات درجة حرارة عالية- (50 درجة) لمدة 48 ساعة قبل التعبئة.
مقاومة ضباب الملح والرطوبة:مجموعات ثنائي الفينيل متعدد الكلور المطلية بشكل مطابق مصممة لتحمل الرطوبة العالية ورذاذ الملح المسبب للتآكل في المناطق الصناعية الساحلية.
الشهادات:الامتثال الكامل لمعايير IEC/EN 62109-1، وIEC/EN 62109-2 (سلامة العاكس)، وUN38.3 (سلامة النقل)، ومعايير CE/RoHS للوصول إلى الأسواق العالمية.
التعليمات
س: كيف يحافظ العاكس بقدرة 12 كيلو وات على استقرار الجهد في بيئات المصانع الساحلية أو شديدة التآكل؟
ج: تتميز الوحدات المخصصة للبيئات الصناعية القاسية بوجود فتحات إلكترونية محكمة الغلق بتصنيف IP54- ومركبات PCB داخلية محمية بطبقة مطابقة شديدة التحمل (معتمدة على الأكريليك أو السيليكون-). تتم إدارة تبديد الحرارة من خلال المبددات الحرارية الخارجية المعزولة المصنوعة من الألومنيوم ومراوح التبريد ذات المحامل الكروية المزدوجة، مما يحافظ على الهواء المحيط المسبب للتآكل بعيدًا عن المكونات الحساسة المثبتة على السطح.
س: ما هي معايير الشحن والحماية المادية لصادرات العاكسات الصناعية ذات الحجم الكبير-؟
ج: تستخدم الشحنات التجارية صناديق خشبية -للخدمة الشاقة-معتمدة من الأمم المتحدة ومزودة بكتل داخلية من إسفنج EVA ممتصة للصدمات. يتم تخفيف دخول الرطوبة أثناء النقل البحري عن طريق أكياس التفريغ الكهروستاتيكي - محكمة الغلق والمضادة للكهرباء الساكنة - والتي تحتوي على عبوات مجففة من الدرجة الصناعية -، تتوافق مع معايير اختبار النقل ISTA 3E.
س: ما هو المهلة الزمنية والحد الهندسي لتخصيص أجهزة OEM / ODM؟
ج: تتطلب العلامة التجارية القياسية لـ OEM، ومعلمات البرامج الثابتة المخصصة (مثل منطق الاتصال الجاف المتغير أو بروتوكولات BMS المخصصة)، وطرق الألوان المخصصة للحاويات مهلة قدرها 3-أسابيع. تتطلب تعديلات الأجهزة الهيكلية، بما في ذلك تخطيطات قضبان التوصيل المخصصة أو نطاقات جهد الإدخال المتخصصة، دورة تطوير تتراوح من 6 إلى 8 أسابيع، بما في ذلك التحقق الهندسي وإعادة اعتماد السلامة.
اتصل بفريقنا الهندسي للحصول على تخطيط مخصص لنظام الطاقة الكهروضوئية بقدرة 5 ميجاوات وعرض أسعار تفصيلي لقائمة مكونات الصنف في غضون 48 ساعة.
