الدليل الهندسي لدمج مواقف السيارات الشمسية التجارية مع البنية التحتية لشحن المركبات الكهربائية عالية الطاقة

الدليل الفني لتركيبات مرآب الطاقة الشمسية التجارية وتكامل شحن المركبات الكهربائية. تحليل الأحمال الهيكلية وإدارة طاقة الشبكة الصغيرة ومقاييس عائد الاستثمار.

تحديات البنية التحتية لمواقف السيارات التجارية

تتطلب مراكز شحن المركبات الكهربائية التجارية الهندسية التغلب على قيود سعة الشبكة المحلية، ورسوم الطلب المرتفعة في أوقات الذروة-، والقيود المكانية الشديدة في مرافق انتظار السيارات في المدن الكبرى. غالبًا ما تؤدي اتصالات الشبكة المباشرة القياسية لأجهزة الشحن السريعة التي تعمل بالتيار المستمر إلى إجراء ترقيات للمحولات ذات ستة أرقام ودورات طويلة للموافقة على المرافق، مما يؤدي إلى تأخير العمليات التجارية. علاوة على ذلك، تعمل البنية التحتية لمواقف السيارات الخارجية غير المظللة على تسريع الإجهاد الحراري للمركبة مع فقدان فرصة توليد كهرباء محلية خالية من الكربون-. يؤدي الجمع بين أنظمة تركيب مرآب السيارات بالطاقة الشمسية التجارية والبنية الأساسية لشحن المركبات الكهربائية ذات الطاقة العالية- إلى حل هذه الاختناقات في الشبكة. من خلال نشر المصفوفات الكهروضوئية العلوية المرتبطة مباشرة بتخزين البطاريات الديناميكية وشواحن المركبات الكهربائية، يمكن لمشغلي المواقع التجارية الحصول على توليد الطاقة الشمسية المحلية، وإلغاء تعريفات الطاقة القصوى، وتوسيع نطاق سعة الشحن دون التوسع الفوري لشبكة المرافق.

الميكانيكا الهيكلية وإدارة الطاقة Microgrid

يتطلب دمج حوامل مرآب الطاقة الشمسية مع البنية الأساسية لشحن المركبات الكهربائية -تنفيذًا فنيًا مزدوج النطاق: إطار هيكلي مصمم لتحمل أحمال الرياح/الثلوج الديناميكية المحلية، وبنية كهربائية لشبكة صغيرة قادرة على-موازنة الطاقة في الوقت الفعلي.

1. هندسة الإطار الهيكلي والاستقرار الميكانيكي

تعمل حوامل مرآب الطاقة الشمسية كهياكل بناء تجارية أساسية، وتتطلب الامتثال الصارم لمعايير ASCE 7-16 (تحميل الرياح/الثلوج) والقوانين الزلزالية المحلية:

اختيار المواد الهيكلية:الفولاذ الهيكلي المجلفن بالغمس على الساخن (Q355B / ASTM A572 Grade 50) مع سمك طلاء الزنك يتجاوز 85 مم (ISO 1461)، أو سبائك الألومنيوم المؤكسدة عالية القوة - (AL6005-T6) للمناطق الساحلية عالية الملوحة.

الأساس والرسو الميكانيكي:قواعد خرسانية مسلحة للخدمة الشاقة مزودة بمسامير J- مدمجة أو ركائز عمود محفورة مصممة لمقاومة لحظات الانقلاب التي تتجاوز 120 كيلو نيوتن متر لكل عمود في ظل ظروف الحمل القصوى.

تكامل الصرف الصحي والعزل المائي:تضمن مقاطع منع التسرب الداخلية من المطاط - EPDM جنبًا إلى جنب مع قنوات المياه الهيكلية المموجة (توجيه جريان مياه الأمطار-إلى ماسورة التصريف في العمود الداخلي) العزل المائي بدرجة IP65 فوق المركبات المتوقفة.

2. طوبولوجيا Microgrid وموازنة الحمل الديناميكي

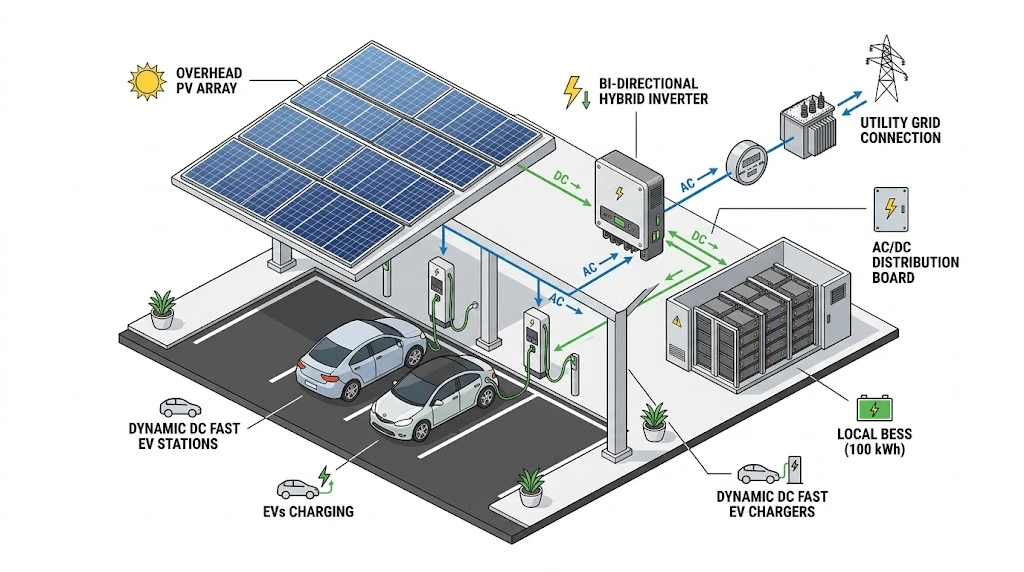

تربط بنية الشبكة الصغيرة مصفوفة السلسلة الكهروضوئية العلوية وأنظمة تخزين طاقة البطارية (BESS) والربط البيني للمرافق ومحطات شحن المركبات الكهربائية عبر نظام إدارة الطاقة المركزي (EMS):

منطق التحكم في تدفق الطاقة:يقوم EMS بمراقبة-محصول الطاقة الشمسية في الوقت الفعلي، وحالة -الشحن (SoC) لـ BESS، والحمل الأساسي للمبنى، والطلب الديناميكي على طاقة EV عبر بروتوكولات OCPP 1.6J/2.0.1.

الحلاقة الذروة:عندما يتجاوز الطلب الديناميكي لشحن المركبات الكهربائية حدود محولات الشبكة المحددة مسبقًا، يقوم النظام بتشغيل BESS للتفريغ عبر ناقل التيار المستمر المركزي، مما يحد من رسوم الطلب على المرافق.

الإدارة الحرارية: Embedded liquid-cooled or forced-air thermal controls within the integrated inverter and BESS enclosures prevent thermal throttling during continuous 1C charge/discharge cycles in high ambient temperatures (>45 درجة).

معايير الصناعة والمعايير الهيكلية وتأثير عائد الاستثمار

يتطلب نشر مواقف السيارات الشمسية المدمجة مع شحن المركبات الكهربائية تقييم المعلمات الهيكلية مقابل التركيبات الكهروضوئية التقليدية على الأسطح لقياس العائد على الاستثمار.

التحليل المالي: تخفيض LCOE والإطفاء

1. تعويض النفقات الرأسمالية عبر الأداة المزدوجة:تدر مواقف السيارات التي تعمل بالطاقة الشمسية إيرادات من إنتاج طاقة خالية من الكربون-بينما تعمل في نفس الوقت كهياكل ظل تجارية ومراكز مخصصة لشحن السيارات الكهربائية.

2. إلغاء رسوم الطلب:تعمل تقنية تقليل استهلاك الطاقة القصوى عبر مخططات الشبكة الصغيرة PV + BESS على تقليل رسوم الطلب على المرافق بنسبة 30%- 55%، مما يقلل من نفقات التشغيل لمضيفي مواقع الشحن التجارية.

3.الجدول الزمني الأمثل للاسترداد:يؤدي الجمع بين إيرادات شحن المركبات الكهربائية (علامة الخدمة / كيلووات في الساعة) مع عائدات الاستهلاك الذاتي للطاقة الشمسية- إلى تقليل فترات استرداد استثمارات المشروع من 8 إلى 10 سنوات (الطاقة الشمسية المستقلة) وصولاً إلى 4.2 إلى 5.5 سنوات لتركيبات شحن السيارات الكهربائية المدمجة في مرآب السيارات بالطاقة الشمسية.

تكامل النظام والتوافق

ترتبط هياكل تركيب مرآب الطاقة الشمسية التي صممتها شركة Xiamen Hemao Industry مباشرة بالمصفوفات الكهروضوئية التجارية الكاملة وإطارات التثبيت وتخزين الطاقة ومصانع شحن المركبات الكهربائية.

توافق الوحدة:تستوعب المدادات الهيكلية الوحدات الكهروضوئية الزجاجية بدون إطار، وثنائية الوجه، والزجاجية القياسية. تعمل التكوينات ثنائية الجانب على الاستفادة من الخرسانة العاكسة أو الطلاءات الأرضية عالية البياض لمواقف السيارات لتحقيق نسبة 10%--15% من توليد الجانب الخلفي.

بنية إدارة الكابلات:تتميز الأعمدة الفولاذية الإنشائية بمجاري مائية داخلية مثقوبة مسبقًا ونقاط وصول للوصلات مصنفة حسب IP67-. يؤدي هذا إلى إخفاء كابلات مصفوفة التيار المستمر ذات الجهد العالي ووحدات شحن التيار المتردد داخل الإطار، مما يحمي الأسلاك من العوامل الجوية البيئية والتلاعب المادي.

واجهة التخزين والشحن:يوفر التصميم الهيكلي منصات تثبيت مخصصة وأعمدة حماية لخزانات تخزين الطاقة الخارجية-والشواحن السريعة عالية الطاقة-التي تعمل بالتيار المستمر (تكوينات المدفع المزدوج-من 60 كيلووات إلى 360 كيلووات).

للحصول على المواصفات الفنية التفصيلية بشأن ملفات التركيب الهيكلية وخيارات واجهة الشحن، تفضل بزيارة بوابة الشحن / مرآب الطاقة الشمسية.

مراقبة الجودة ومعايير الامتثال العالمية

تخضع أنظمة تركيب مرآب السيارات بالطاقة الشمسية التجارية وأجهزة شحن المركبات الكهربائية المدمجة لاختبارات منهجية لمراقبة الجودة لضمان السلامة الهيكلية والامتثال الكهربائي على مدار عمر التصميم الذي يبلغ 25 عامًا.

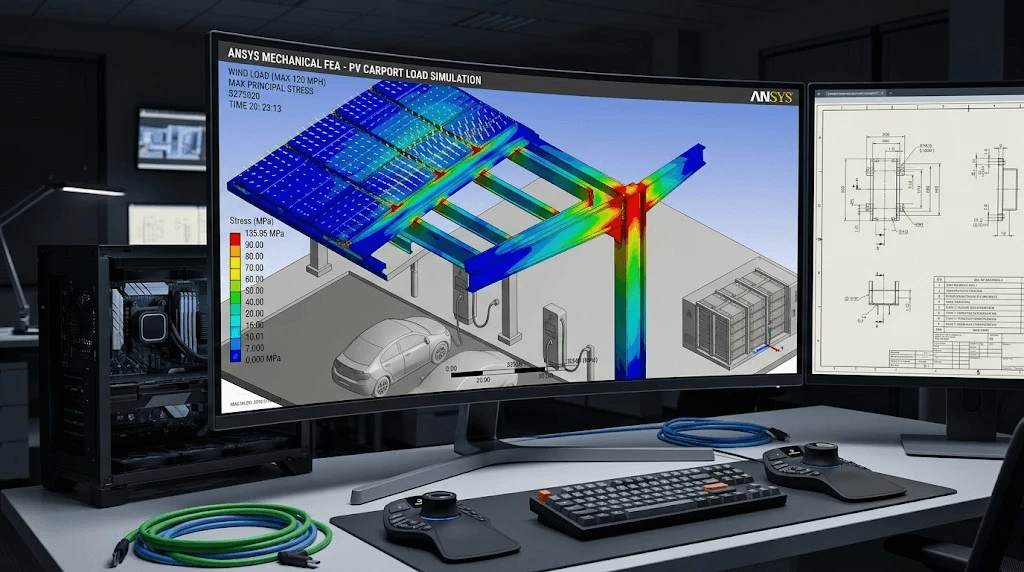

· التحقق من تحليل العناصر المحدودة (FEA):يخضع كل ملف تعريف هيكلي لمحاكاة الكمبيوتر-لنمذجة FEA في ظل حالات الضغط المجمعة (الحمل الساكن، والحمل الحي، وحمل الثلج، ورفع الرياح، والقص الزلزالي) قبل استخدام الأدوات والتصنيع.

· اختبار مقاومة التآكل:تخضع الطلاءات الواقية لاختبار رش الملح المحايد لمدة 1500-ساعة (ASTM B117) للتحقق من عدم تكون أي صدأ أحمر، مما يضمن المتانة في البيئات الساحلية وعالية الرطوبة.

· الشهادات الدولية:

ايزو 9001 / ايزو 14001:إدارة الجودة الموحدة وضوابط التصنيع عبر جميع خطوات التصنيع الهيكلي.

يو ال 2703:شهادة التأريض والربط وسلامة الأرفف الميكانيكية لأنظمة التركيب الكهروضوئية.

إن 1090-1 / إسو 3834:المعايير الأوروبية لتنفيذ الهياكل الفولاذية التي تغطي الحمولة-الإطارات الفولاذية المحامل والتحكم في إنتاج المصنع.

إيك 61851 / إيك 62196:معايير السلامة الكهربائية العالمية لأنظمة شحن المركبات الكهربائية الموصلة وقارناتها.

الأسئلة الفنية المتداولة

كيف يمكن لممرات السيارات الهيكلية المخصصة أن تستوعب المركبات التجارية الكبيرة مع الحفاظ على تصنيفات حمل الرياح؟

تستخدم أنظمة تركيب مرآب السيارات المخصصة -اختيار درجات الفولاذ عالية القوة (على سبيل المثال، Q355B أو ASTM A572 Grade 50) وملفات تعريف الشعاع المتغيرة-القسم C/Z/H-. تم تصميم المساحات التي تغطي من 2 إلى 4 مواقف سيارات (5.5 م إلى 11.5 م) باستخدام نموذج الإطار الهيكلي ثلاثي الأبعاد للتعامل مع متطلبات الارتفاع الواضحة التي تصل إلى 4.5 متر للشاحنات التجارية وشاحنات التوصيل. تتضمن الحسابات الهيكلية معاملات رفع الرياح المحلية بناءً على فئات التعرض للتضاريس المحيطة.

ما هي بروتوكولات التعبئة والتغليف والخدمات اللوجستية التي تحمي-العوارض الفولاذية الهيكلية الكبيرة ومكونات الألومنيوم أثناء النقل البحري؟

يتم تنظيم المكونات الهيكلية في حزم معيارية مؤمنة بأحزمة فولاذية شديدة التحمل -، وواقيات حواف واقية، وغطاء انكماش -للتآكل-بخار (VCI). يتم تعبئة المثبتات والمشابك والوصلات الهيكلية الصغيرة في صناديق خشبية مزودة بماصات داخلية للرطوبة. تم توحيد أبعاد المكونات لتحقيق أقصى قدر من الاستفادة من الحجم داخل حاويات High Cube (40HQ) بطول 40 قدمًا مع منع تلف التآكل أثناء النقل.

ما هي الحدود الفنية والمهل الزمنية لتخصيص OEM/ODM لتخطيطات المرآب وحوامل شاحن المركبات الكهربائية؟

تتطلب الأبعاد الهيكلية المخصصة، وتباعد الأعمدة، وزوايا الميل (5 درجات إلى 15 درجة)، وطلاءات مسحوق الألوان ذات العلامة التجارية (طيف RAL)، وأقواس تثبيت شاحن EV المدمجة من 10 إلى 14 يومًا للحصول على الموافقة الأولية على رسم CAD/BIM والتحقق من صحة FEA. بعد موافقة العميل، تمتد المهل الزمنية الكاملة للإنتاج الضخم من 20 إلى 25 يومًا، مدعومة باختبار التجميع المسبق الكامل في المصنع -قبل الشحن.

الدعم الهندسي وعروض أسعار المشاريع

يتطلب تحسين مواقف السيارات الشمسية التجارية والبنية التحتية لشحن المركبات الكهربائية ميكانيكا هيكلية ومحاذاة النظام الكهربائي. يقدم قسمنا الهندسي حسابات الأحمال الهيكلية، ونماذج أساس BIM ثلاثية الأبعاد، وتخطيطات السلسلة الديناميكية، وفواتير المواد المفصلة المصممة خصيصًا لظروف الموقع - المحددة.

اتصل بفريقنا الهندسي للحصول على تخطيط مخصص لنظام الطاقة الكهروضوئية بقدرة 5 كيلو وات وعرض أسعار تفصيلي لقائمة مكونات الصنف في غضون 48 ساعة.
